次氯酸鈉發生器是水處理消毒中的常用設備，根據結構與工作原理的不同次氯酸鈉發生器可分為多種型號的不同用途的產品。而本文將根據次氯酸鈉發生器型號與用途分類入手，為您講解次氯酸鈉發生器結構的同時，提供次氯酸鈉發生器結構圖以供參考。

在參照次氯酸鈉發生器結構圖講解設備結構作用之前，先讓我們了解以下次氯酸鈉發生器的分類與用途等相關知識，以便更好的理解后續文章中講解的內容。

次氯酸鈉發生器的分類：

目前市面上常見的次氯酸鈉發生器多是根據設備產藥量的多少進行分類，我們以和創環保生產的次氯酸鈉發生器分類為參考，根據產藥量的不同，可將次氯酸鈉發生器分為HCCL-D大型次氯酸鈉發生器、HCCL-J集成式次氯酸鈉發生器、HCCL-Z組合式次氯酸鈉發生器、HCCL-Y簡易式次氯酸鈉發生器等產品。其中，HCCL-D大型次氯酸鈉發生器的最大產藥量可到50KG/H，可以滿足中大型自來水廠的飲水消毒使用。HCCL-J集成式次氯酸鈉發生器與HCCL-Z組合式次氯酸鈉發生器的最大產藥量分別是2000g/h和1000g/H可以滿足中小型自來水廠與泳池水消毒使用。而HCCL-Y簡易式次氯酸鈉發生器的最大產藥量為200g/h可以滿足小微型和農村安全飲水消毒使用。后滿的內容中我們將根據這些分類參照次氯酸鈉發生器結構圖為大家講解相關知識。

次氯酸鈉發生器的用途：

1、用于飲用水消毒包括農村飲水和城市飲水消毒。

2、用于中小規模的醫院污水消毒。

3、用于泳池水消毒。

4、用于循環水消毒。

在了解了次氯酸鈉發生器的分類和用途之后，下面我們就開始根據次氯酸鈉發生器結構圖為您講解次氯酸鈉發生器相關組成結構的作用。

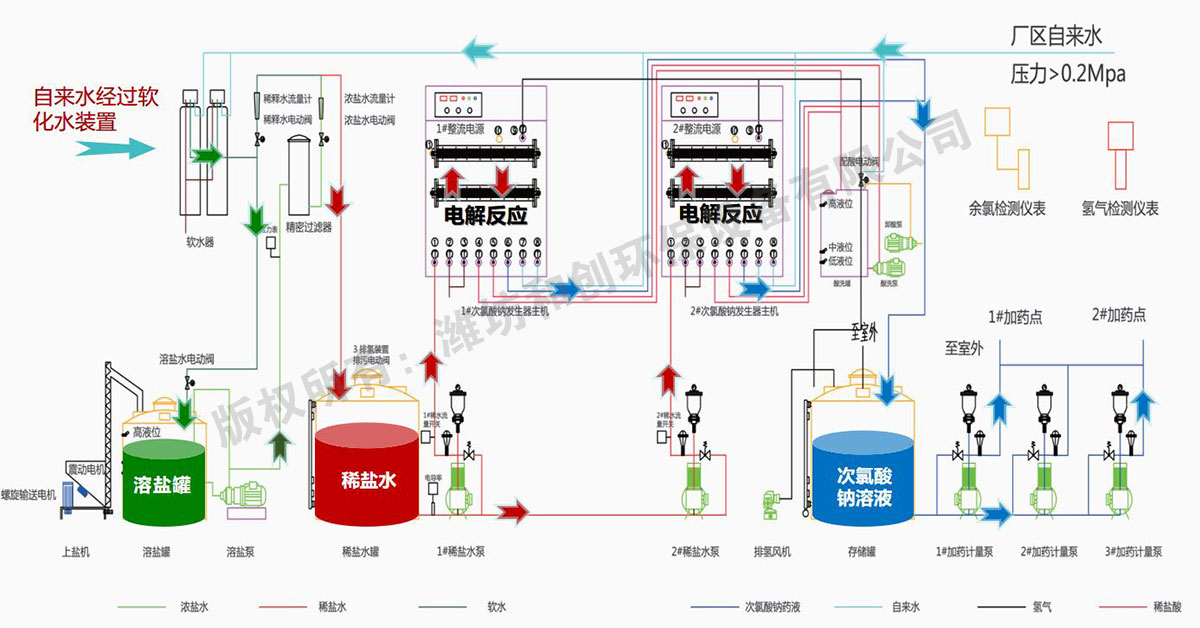

次氯酸鈉發生器結構圖

上圖是HCCL-D大型次氯酸鈉發生器結構圖，從圖中我們可以看出該發生器的是由軟水器、溶鹽系統、電解系統、排氫系統以及投加系統幾個結構組成。從上面的次氯酸鈉發生器結構圖的指示箭頭上我們可以看到當水源進入該系統后，首先會經過軟水裝置，將進來的水源軟化，在通過溶鹽系統稀釋成合適的濃度的稀鹽水，然后進入電解系統電解，最終產生的次氯酸鈉消毒液通過投加系統排除。與大型次氯酸鈉發生器不同，簡易式次氯酸鈉發生器的結構比較簡單，下面的簡易式次氯酸鈉發生器結構圖看看有什么不同。

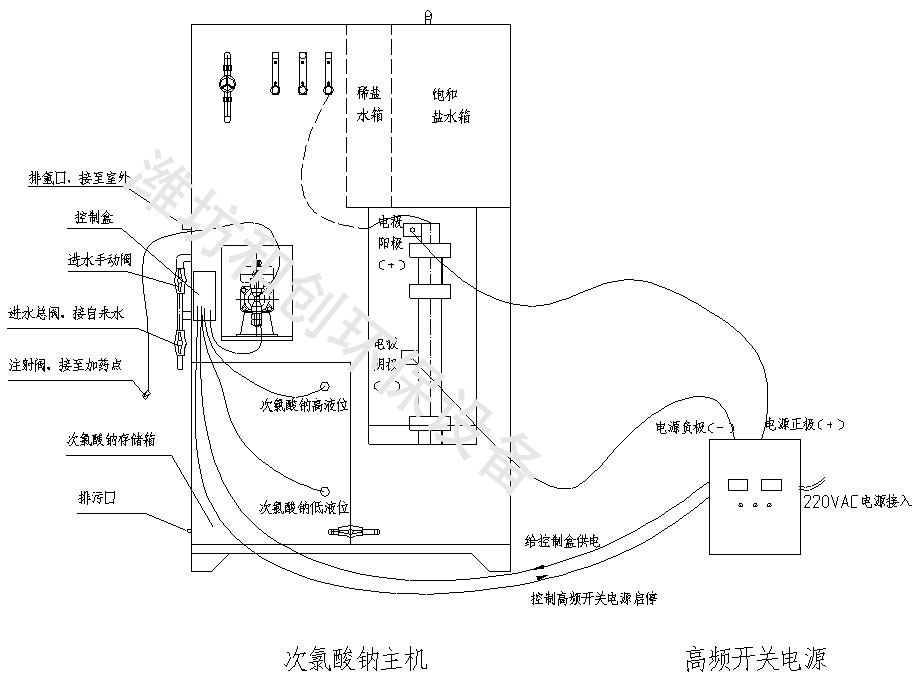

次氯酸鈉發生器結構圖

從上圖的簡易式次氯酸鈉發生器結構圖我們可以看出，該發生器沒有軟水裝置，設備結構與大型次氯酸鈉發生器大致相同，因而在工作流程中除了不經過軟水裝之外，其他的與大型設備基本相同。

至此，我們根據兩款次氯酸鈉發生器結構圖簡單講解了設備的工作流程和每個結構的作用。相信您通過上述內容也已經對次氯酸鈉發生器有了充分的了解。如果您對文中出現的設備或結構感興趣，歡迎您查看本網站其他相關內容，我們也會在后續的更新中為您提供更多詳實的相關文章。
